パソコンの仕組について

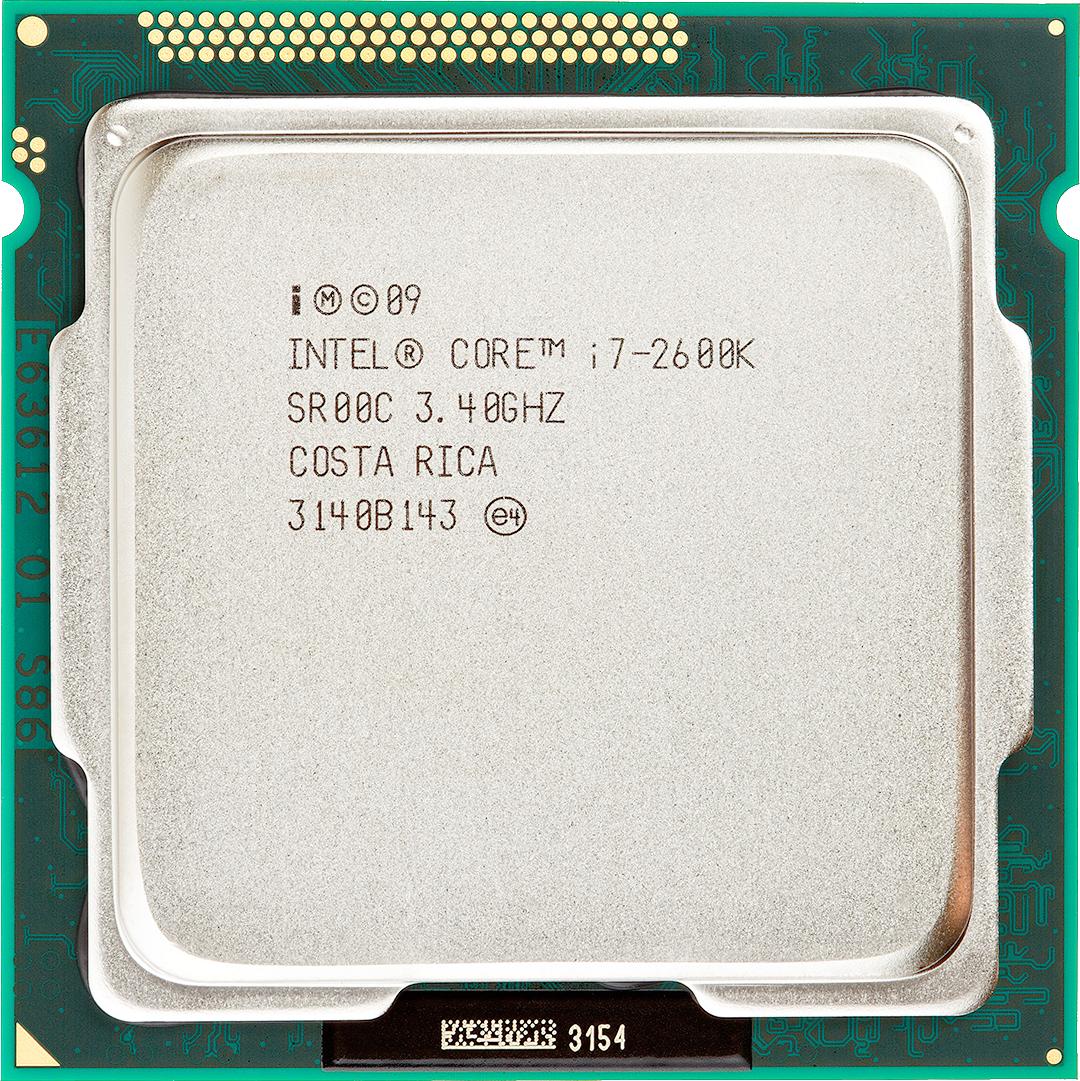

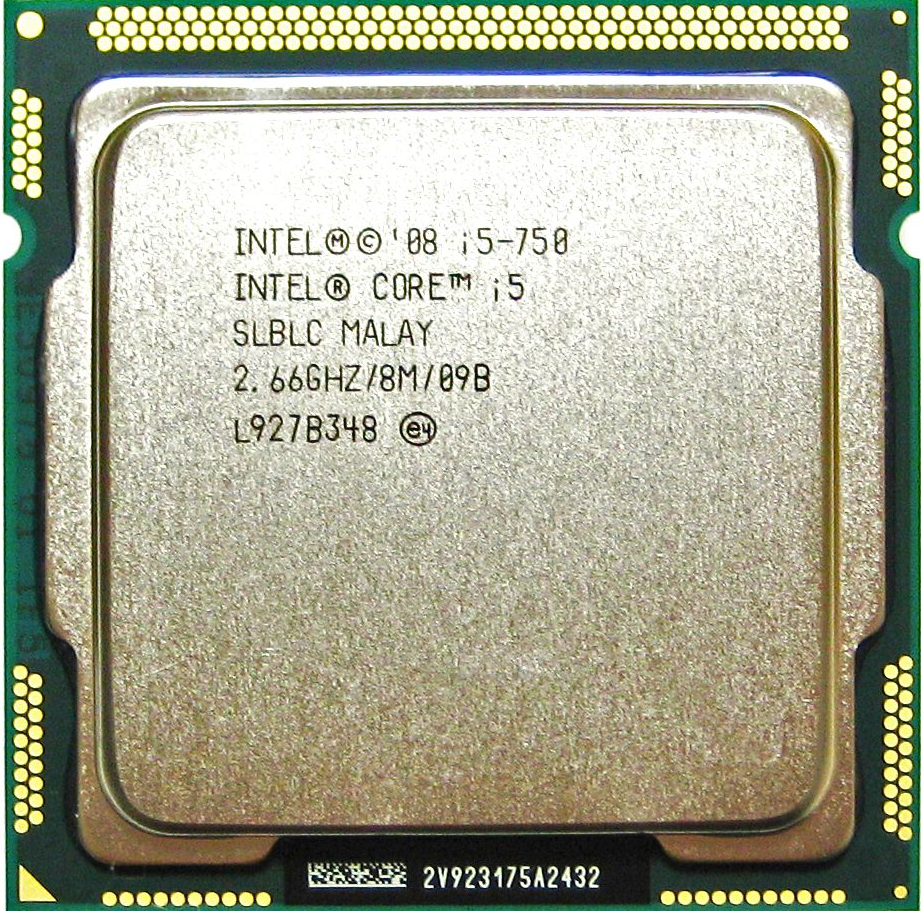

パソコンの頭脳であるCPU

これがないと動きません。
パソコンで使われているほとんどが32ビットのCPUです、上記例の
Intel Core i7,i5も32ビットALUですが、ここが分かりずらいところですが
CPUの中枢である算術論理演算器(ALU)は32ビットで
64ビットの命令セットが使用可能なのです。(技術の進歩ですね)
OSから見ると64ビット動作可能になる技術です。
64ビットCPUはIntel itaniumに代表され、とても高価なので
サーバー用途になっています。
このほかXeonがありiMAC にも搭載されています。
形状に規格があり、LGAタイプがほとんどです。
また、CPUは発熱する為CPUクーラーを取り付ける必要があります。

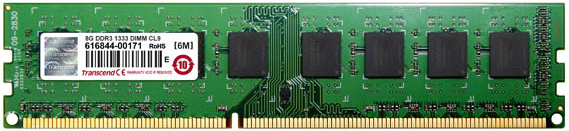

メモリーモジュール

いろいろタイプがありますがDDR3の例です、PC3-12800とかPC3-6400などがあります。
スピードや形状・電圧などで規格があります、ほとんどDDR3だと思いますが少し古いとDDR2、
最新ではDDR4があります。
タイプにより溝の位置が異なっており誤挿入防止になっています。

グラフィックボード

出力端子 (== ディスプレイ入力)の形状に注意しましょう。
HDMI端子はPSなどと同じですが、DVI端子は幾つかタイプがあるので注意が必要です。
処理速度==描画速度が速い方がいいのですがそれなりに高くなりますので、
描画速度と搭載メモリ容量を見て選ぶことになります。
人気のチップメーカーを選ぶのが無難ですね。

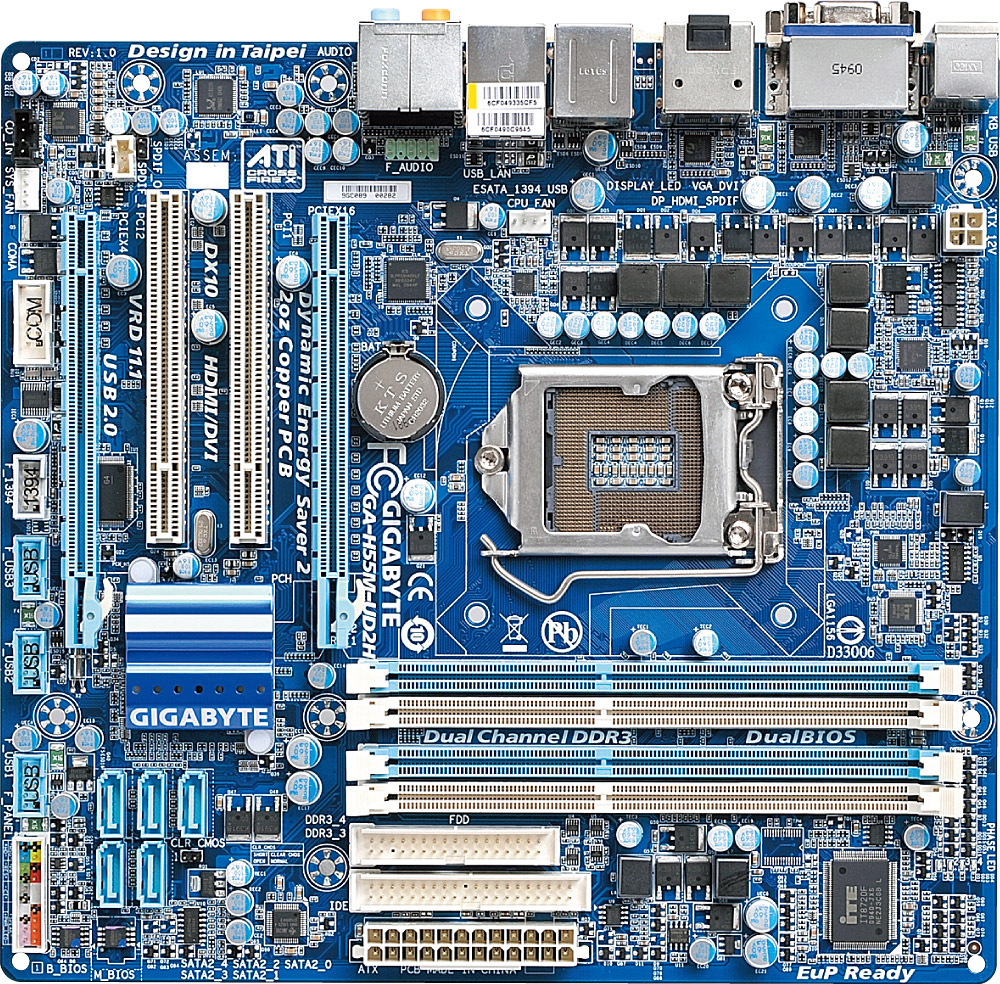

マザーボード

マザーボードとよばれるこのメイン基盤にCPUやメモリー、グラフィックボードを載せます。
このマザーボードをケースに取り付けるわけです。
マザーボードのチップセットにより対応できるCPUやメモリタイプが決まります。
CPUの形状が同じでもXeonが載せられないのはこの為です。
メモリスロットの形状で間違って取付られないようになっています。
DDR3のスロットにDDR2のメモリは取付できないんです。
マザーボードの選択にはCPUが対応しているチップセットはもちろんですが、
メモリースロット数やPCI Expressなどのスロット数も重要な要素です。
最大メモリ搭載容量もメモリのスロット数と関係があります。

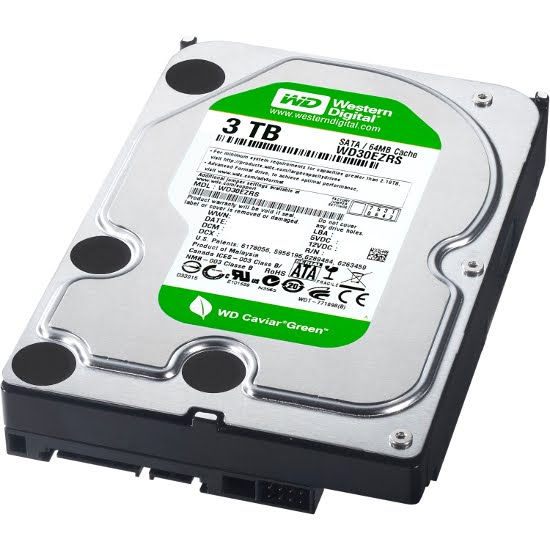

記憶装置(HDD)

SATA規格の ハードディク(HDD)です。
ここにOSをインストールする事で毎回OSが起動して利用できるようになります。
アプリケーションで作成したデーターもここに保存される事になります。
容量が大きいと沢山データーを記録できますが、壊れた時には痛手も大きいことになります。
容量だけではなくアクセスタイムが早くないとOSやアプリケーションの起動に
時間がかかってしまいます。回転数が7500rpmより10000rpmの方が速いです、
15000rpmはもっと速いことになります。
更に高速なのはSSD(Solid State Drive)という大容量のスタティックメモリと同じような物があります

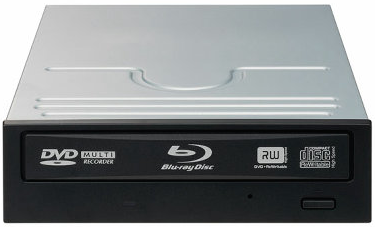

メディアドライブ

DVD/blu-ray ドライブ　書き込みできるメディアドライブが多く比較的高価で
読み取り専用の方が安価です。
OSのメディアを読み込みここらインストールします。
必須ではありませんがあれば何かと便利です、動画を作成してDVDに書き込むことが出来ます。
※最近ではOSのインストールメディアがDVDに収まり切れずUSBドライブに入れることがあります。

電源ユニット

ATX規格の電源ユニット、背面にメイン電源スイッチがある物とない物があり、
電圧切替(220V or 100V)もある物とない物があります。
出力容量により200Wから400Wぐらいまであります、この電源はスイッチング電源とも言われます。
このスイッチングの方式を高効率化して最近では1000Wぐらいまであるようです。
このATX規格サイズに収める為に各メーカーが頑張っていますが発熱量が心配なところです。

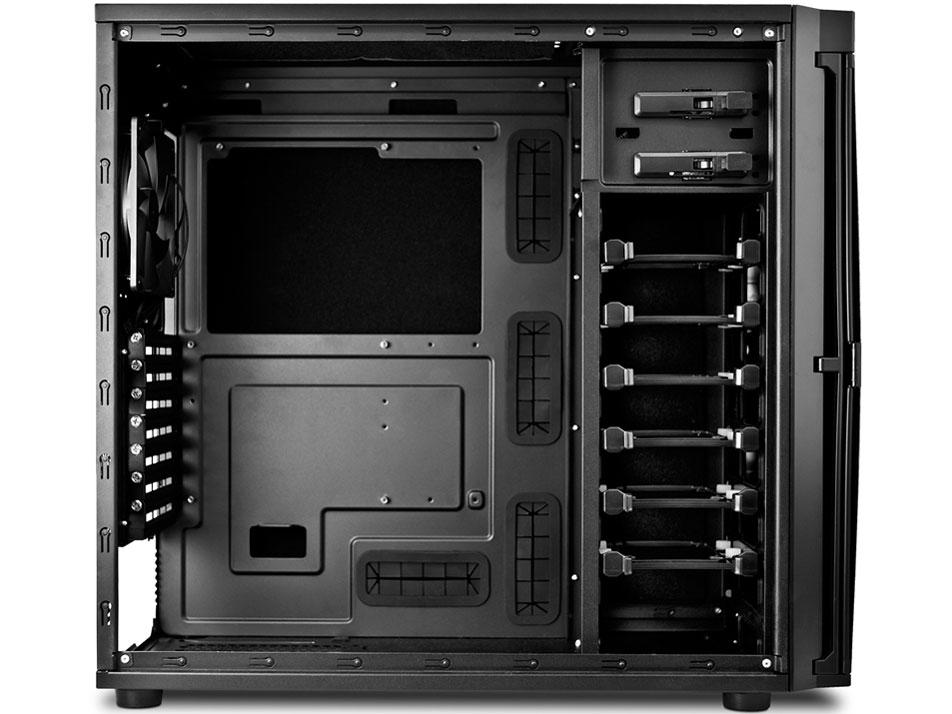

筐体

代表的なケースの例です。
空っぽの状態はこんな感じです、ここに先ほどのマザーボードを取り付けます。
パソコンの心臓とも言える電源とOSやデーターを記録するハードディク(HDD)、
DVDドイブなども取り付けます。

Tips

ATX規格
Advanced Technology eXtendedの略、1995年にインテルが策定した、パーソナルコンピュータの構造規格
マザーボードや電源ユニット、ドライブベイの配置などの筐体内部構造を規定して、
マザーボードの規格は基板サイズ 305mm×244mm(12インチ×9.6インチ)となっています。
この規格のお陰でケースを変えることなく基盤の交換が可能になったのです。

ATX電源ユニット 取り付けねじの位置や筐体における開口部の形状制限、供給電圧、制御信号、
コネクタなどが規定されていて形状はあまり細かく規定されていない。
電流値は規定されていないので多様な供給能力(W)の製品が存在しています
Pentium 4発売以前に主流だった規格で、Pentium 4以降の電源はATX12Vとも呼ばれます。
Intel Core 2以降はATX12V Ver2.xとなっています。
外形寸法　幅150×奥行き140×高さ86mmが標準になっています。
マザーボードに電力を供給する20ピンまたは24ピンのコネクタ、
CPUに電力を供給する4ピンコネクタDVDドライブなどのペリフェラル 4ピンコネクタ、
シリアルATA電源コネクタ、PCI Express電源コネクタなどが出力されています。
